In der Photochemie und molekularen Photovoltaik sind sogenannte Übergangsmetallkomplexe ein weitverbreitetes System. Es besteht aus einem zentralen Metallion, an das eine Gruppe von meist organischen Liganden gebunden ist. Diese Materialen zeigen eine starke Absorption von sichtbarem oder ultraviolettem Licht - eine attraktive Eigenschaft für Anwendungen als primäre Lichtabsorber in molekularen Solarzellen oder in der molekularen Optoelektronik. Nach der Absorption von Licht beobachtet man eine extrem schnelle Verlagerung der Elektronen von dem Metallion auf die Liganden. Dieser Mechanismus ist wesentlich um eine elektrische Spannung zu erzeugen. Da in allen Anwendungen Festkörpermaterialien bevorzugt werden, sind in diesen die Übergangsmetallkomplexe sehr dicht gepackt, was zu einer starken Wechselwirkung untereinander führt. Bislang hatte man überhaupt keine Information über den Einfluß dieser gegenseitigen Wechselwirkung auf die ultraschnelle Elektronenbewegung nach der Lichtabsorption.
Synchrone Bewegung von Elektronen in benachbarten Molekülen - ein ultraschneller Röntgenfilm über Metallkomplexe in einem Kristall
Abb. 1 Kugel- und Stäbchenmodell des Übergangsmetallkomplexes Eisen(II)-tris-Bipyridin [Fe(bpy)3]2+. Eisenatome (Fe) sind braune, Stickstoff (N) blaue, Kohlenstoff (C) graue und Wasserstoff (H) weiße Kugeln. Die sechs Stickstoffatome befinden sich an den Ecken eines um das Fe-Atom zentrierten Oktaeders. Die Ebenen der 3 Bipyridin Untereinheiten (N2C10H8) stehen jeweils senkrecht aufeinander.
Um solch eine ultraschnelle Elektronenbewegung direkt in Raum und Zeit zu verfolgen, benötigt man experimentelle Methoden, die die Position von Elektronen in einem Kristall mit einer Präzision von (0.1 nm =10-10m), etwa der Abstand zwischen benachbarten Atomen, auf einer sub-100 fs Zeitskala (1 fs = 10-15s) bestimmen können. Eine solche Abbildung ist möglich, wenn man ultrakurze Röngtenblitze an den Elektronen streut, da das Beugungsmuster die Information über die räumliche Anordnung der Elektronen zu Verfügung stellt. Die Bewegung der Elektronen wird mittels eines kurzen, optischen Lichtimpulses ausgelöst, welcher ein einzelnes Elektron an einem individuellen Metallkomplex anregt. In der akutellen Ausgabe der Fachzeitschrift Journal of Chemical Physics 138, 144504 (2013) (free download), berichten Benjamin Freyer, Flavio Zamponi, Vincent Juve, Johannes Stingl, Michael Wörner, Thomas Elsässer und Majed Chergui über die erste in-situ Röntgenabbildung der Elektron- und Atom-Bewegungen, die durch solch eine Elektronentransfer-Reaktion ausgelöst wurden. Sie zeigen für das Prototypmaterial [Fe(bpy)3]2+(PF6-)2, zeitabhängige "Elektronendichte-Landkarten", welche aus einzelnen Schnappschüssen mittels 100 fs kurzer Röntgenblitze gewonnen wurden. Eine Serie von Schnappschüssen für verschiedene Momente, d.h. vor, während und nach der Elektronentransfer-Reaktion, läßt sich zu einem ultraschnellen Röntgenfilm über Elektron- und Atom-Bewegungen zusammenfügen.

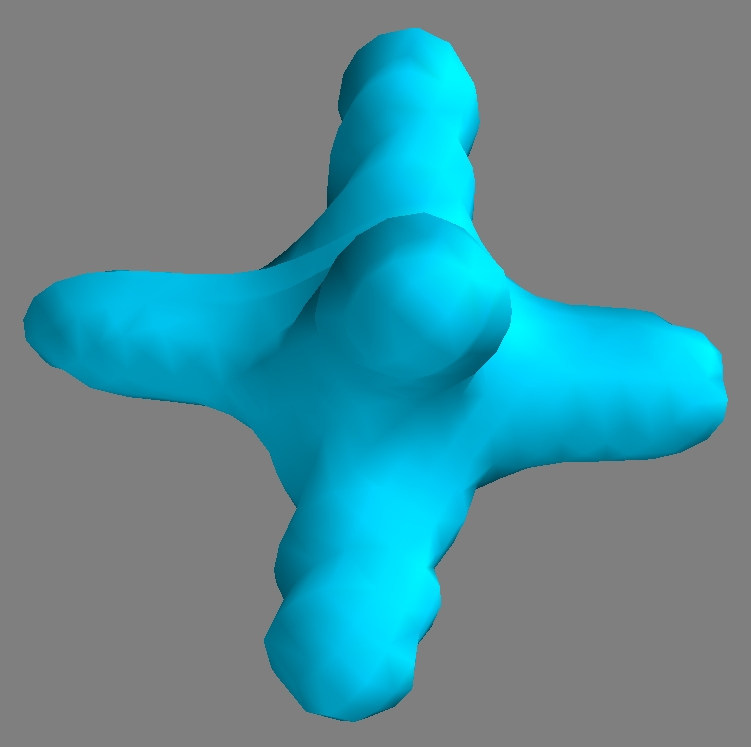

Abb. 2 Die Gegenionen in unserem Kristall sind jeweils zwei Hexa-fluoro-phosphat (PF6-) Ionen [Phosphor (P), Fluor (F)]. Die sechs F-Atome sind ebenfalls an den Ecken eines Oktaeders um das zentrale P-Atom angeordnet. Wir zeigen hier eine 3-dimensionale Oberfläche konstanter Elektronendichte ρ(r,t) = ρC = konst. Der Wert für ρC wurde so gewählt, dass man höchst empfindlich die Bewegung der Elektronen auf dem (PF6-) Anion verfolgen kann. In dem beigefügten Röntgenfilm beobachtet man eine deutlichen Abfluss (d.h. Schrumpfen der Isoelektronendichte-Oberfläche) von Elektronen vom (PF6-) Anion nach der Lichtanregung.

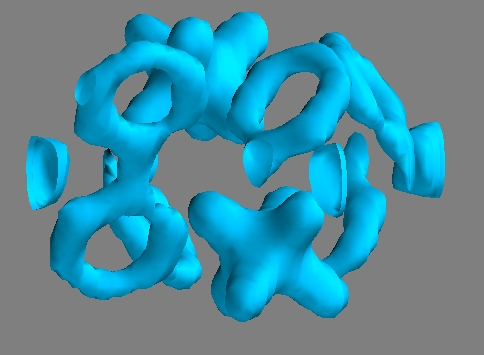

Abb. 3 Die 3-dimensionale Oberfläche konstanter Elektronendichte innerhalb der Einheitszelle des Kristalls zeigt die relative räumliche Anordnung der Eisenatome (Kugeln), Bipyridin-Liganden (Bretzel-artige Objekte) and (PF6-) Anionen (Oktaeder-förmige Sterne).
Zur großen Überraschung der Wissenschaftler zeigten die zeitabhängigen "Elektronendichte-Landkarten" nicht nur eine Verschiebung von Elektronen von den Eisenatomen zu den Bipyridin-Liganden, sondern auch - eine bislang unerwartetde - Verlagerung von Elektronen von den PF6- Anionen zu den Bipyridin-Liganden. Eine genaue Analyse der Röntgenschnappschüsse zeigt, dass der Elektronentransfer auf etwa 30 Metallkomplexen (mit jeweils 2 PF6- Anionen) um den direkt Licht-angeregten komplex herum stattfindet. Diese kollektive Antwort der Elektronen wird von den starken Coulomb-Kräften zwischen den unterschiedlichen Ionen hervorgerufen, welche eine Minimierung der gesamten elektro-statischen Energie des Kristalls anstreben. Solch ein Verhalten ist höchst willkommen für das Einsammeln von elektrischer Ladung in opto-elektronischen Bauelementen.

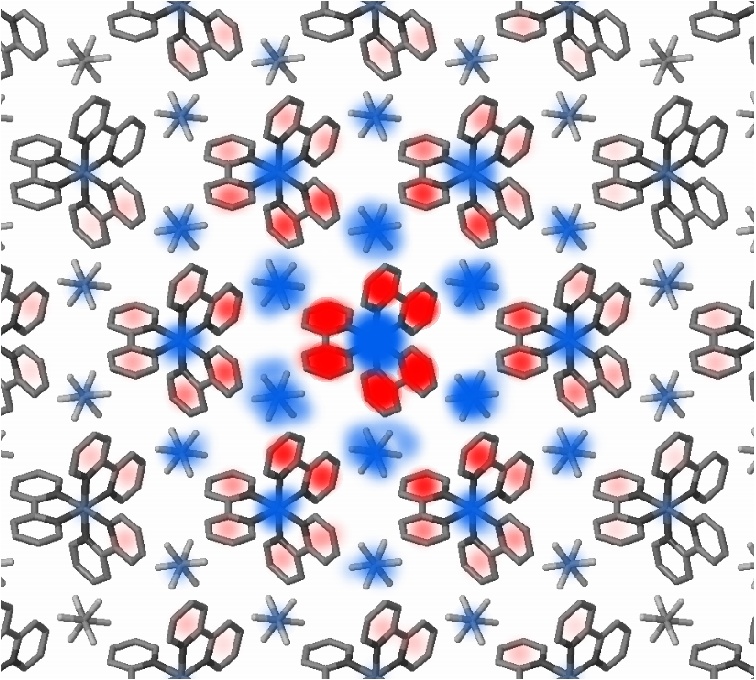

Abb. 4 Cartoon der kollektiven Ladungsverschiebung in [Fe(bpy)3]2+(PF6-)2, welche ungefähr 30 Metallkomplexe (und jeweils 2 Gegenionen) um den direkt lichtangeregten Komplex involviert. Blau: Reduktion der Elektronendichte, rot: erhöhte Elektronendichte.
