Um die mikroskopischen Eigenschaften von Materie und ihre Wechselwirkungen mit der Umgebungswelt beschreiben zu können, werden in der Quantenmechanik Wellenfunktionen genutzt, deren Struktur- und Zeitabhängigkeit von der Schrödingergleichung beschrieben werden. In Atomen lassen sich mithilfe von elektronischen Wellenfunktionen u.a. Ladungsverteilungen beschreiben, deren Größenordnung weit von unserem alltäglichen Erfahrungshorizont entfernt ist. Die experimentelle Beobachtung der Ladungsverteilung wird dadurch erschwert, dass der Vorgang der Messung selbst Auswirkungen auf die Wellenfunktion hat und jede Messung selektiv nur eine Manifestation der möglichen Zustände erfasst. Physiker behelfen sich daher mit Berechnungen von Ladungsverteilungen, die mit Lehrbuchwissen möglich sind. Besser gesagt, bis heute war dies so. Unter der Federführung von Wissenschaftlern des MBI gelang es nun einem internationalen Forscherteam ein Mikroskop zu entwickeln, das die Vergrößerung der Wellenfunktion angeregter Wasserstoffatome um einen Faktor von mehr als zwanzigtausend erlaubt. Damit können die Knotenstrukturen der elektronischen Zustände des Wasserstoffatoms auf einem zweidimensionalen Detektor sichtbar gemacht werden. Die Ergebnisse der Arbeit stellen die Verwirklichung einer drei Jahrzehnte alten Idee dar und wurden in Physical Review Letters (PRL 110, 213001 (2013) und auf physicsworld.com veröffentlicht.
Die Entwicklung der Quantenmechanik in der ersten Hälfte des letzten Jahrhunderts hatte erheblichen Einfluss auf das naturwissenschaftliche Verständnis der Welt. Die Quantenmechanik erweiterte das auf der klassischen Newtonschen Mechanik aufbauende Weltbild um eine Beschreibung der Mikrowelt, deren Eigenschaften sich mit klassischen Ansätzen nicht erklären ließen. Diese Eigenschaften umfassen z.B. die Teilchen-Welle-Dualität, die Interferenz und Verschränkung von Teilcheneigenschaften, die Heisenbergsche Unschärferelation und das Paulische Ausschlußprinzip. Von zentraler Bedeutung in der Quantenmechanik ist das Konzept der Wellenfunktion, die eine mathematische Lösung der zeitabhängigen Schrödingergleichung erlaubt. Gemäß der Kopenhagener Interpretation beschreibt die Wellenfunktion die Wahrscheinlichkeit von Messergebnissen, die aus einemquantenmechanischen System hervorgehen wie z.B. die Energie eines Systems oder die Position und der Impuls seiner Bestandteile. Die Wellenfunktion erlaubt damit die Beschreibung nicht-klassischer Phänomene auf der Mikroskala, die durch Messungen auf der Makroskala beobachtet werden. Die Messung entspricht dem Betrachten eines oder mehrerer der unzähligen möglichen Manifestationen der Wellenfunktion.
Trotz ihres enormen Einflusses auf die moderne Elektronik und Photonik, bieten die Quantenmechanik und die sich daraus eröffnenden Möglichkeiten noch immer große intellektuelle Herausforderungen. Immer wieder wurden neue Experimente angeregt, um die faszinierenden Vorhersagen der Theorie zu veranschaulichen. So erhielten beispielweise Haroche und Wineland den Nobelpreis 2012 für ihre Arbeiten zur Messung und Steuerung einzelner Quantensysteme in störungsfreien Quantenexperimenten, die den Weg für genauere optische Uhren und möglicherweise sogar für die zukünftige Realisierung eines Quantencomputers ebneten. Unter Verwendung kurzer Laserimpulse können in Experimenten kohärente Überlagerungen von stationären quantenmechanischen Zuständen (Wellen) der Elektronen, die sich auf periodischen Umlaufbahnen um Atomkerne bewegen, beobachtet werden. Die Wellenfunktion jedes dieser elektronischen stationären Zustände ist eine stehende Welle, die ein Knotenmuster aufweist in dem sich die Quantenzahlen der jeweiligen Zustände wiederspiegeln. Zur Beobachtung solcher Knotenmuster wurden Raster-Tunnel-Verfahren auf Oberflächen angewandt. Außerdem ermöglichen jüngst durchgeführte Laserionisierungsexperimente die Herstellung von Licht im extremen UV-Bereich, welches die initiale Wellenfunktion eines Atoms oder Moleküls im Ruhezustand kodiert.
Wasserstoffatome unter der Lupe

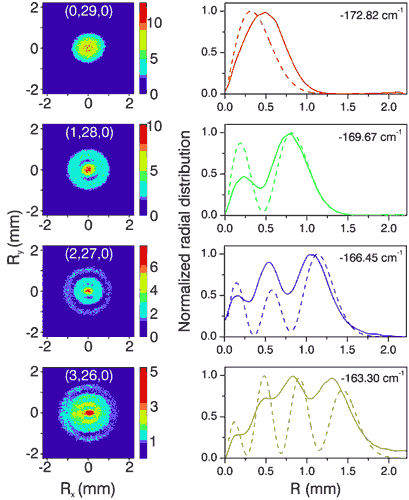

Abb. (links) zweidimensionale Projektion von Elektronen aus der Anregung von Wasserstoffatomen auf vier elektronische Zustände, versehen mit Quantenzahlen (n1,n2,m) und mit (von oben nach unten) 0, 1, 2 und 3 Knoten in ihrer Wellenfunktion für die parabolische Koordinate ξ = r+z; (rechts) Vergleich der experimentell gemessenen radialen Verteilung (durchgehende Linien) mit Ergebnissen aus quantenmechanischen Berechnungen (gestrichelte Linien), der zeigt, dass im Experiment die Knotenstruktur der quantenmechanischen Wellenfunktion gemessen wurde.
Vor ungefähr 30 Jahren haben russische Theoretiker eine alternative experimentelle Methode vorgestellt um die Eigenschaften von Wellenfunktionen zu messen. Sie schlugen vor, Experimente zur Erforschung der Laserionisierung von atomarem Wasserstoff in einem statischen elektrischen Feld durchzuführen. Sie sagten voraus, dass die Projektion von Elektronen auf einem zweidimensionalen Detektor (der senkrecht zum statisch elektrischen Feld platziert ist) die Messung von Interferenzmustern erlaubt, welche unmittelbar die Knotenstruktur der elektronischen Wellenfunktion widerspiegelt. Diese Tatsache liegt in der besonderen Eigenschaft des Wasserstoffs begründet, welches als einziges in der Natur vorkommendes Atom nur ein Elektron enthält. Aufgrund dieser Besonderheit lassen sich die Wellenfunktionen des Wasserstoffs als Produkt von genau zwei Wellenfunktionen darstellen, welche beschreiben, wie sich die Wellenfunktion als eine Funktion zweier sog. „parabolischer Koordinaten“ verändert. Wesentlich ist, dass die Form der beiden parabelförmigen Wellenfunktionen unabhängig von der Stärke des statischen elektrischen Feldes gleichbleibend ist und somit auf der gesamten Reise des Elektrons vom Ionisierungsort zum zweidimensionalen Detektor (in unserem Experiment etwa ein halber Meter!!) erhalten bleibt.
Die schlüssige Idee in die experimentelle Realität umzusetzen war indessen alles andere als einfach. Da Wasserstoffatome nicht chemisch stabil sind, mussten sie zunächst per Laserdissoziation eines geeigneten Vorläufermoleküls (Wasserstoffdisulfid) hergestellt werden. Dann mussten die Wasserstoffatome in entsprechende elektronische Zustände angeregt werden, was wiederum zwei weitere, genau abzustimmende Laserquellen erforderte. Waren die Elektronen dann angeregt, musste schließlich eine äußerst empfindliche elektrostatische Linse zum Einsatz kommen, um die physikalischen Dimensionen des Atoms in den Bereich einer Millimeterskala zu vergrößern, auf der sie dann mit bloßem Auge auf einem zweidimensionalen Bildwandler beobachtet und mit einem Kamerasystem aufgenommen werden konnten. Die wichtigsten Ergebnisse sind in der Abbildung unten dargestellt. Die Abbildung zeigt die rohen Kameradaten von vier Messungen, bei denen das Wasserstoffatom auf Zustände mit 0, 1, 2, und 3 Knoten in der Wellenfunktion für die parabolische Koordinate ξ = r+z angeregt wurde. Wie die experimentell ermittelten Projektionen auf dem zweidimensionalen Detektor zeigen, können die Knoten leicht über die Messungen erfasst werden. Der experimentelle Aufbau dient hier als Mikroskop, das es uns bei einer Vergrößerung um einen Faktor von etwa zwanzigtausend ermöglicht, sehr tief in ein Wasserstoffatom hinein zu schauen.
Über den reinen Nachweis einer mehr als 30 Jahre alten theoretischen Überlegung hinaus, werden in unserem Experiment wunderschön die Feinheiten der Quantenmechanik demonstriert. Außerdem sollten unsere Ergebnisse als ein fruchtbares Spielfeld für weitere Forschungen dienen, bei denen man beispielsweise Wasserstoffatome gleichzeitig sowohl elektrischen wie magnetischen Feldern aussetzt. Das einfachste Atom in der Natur hat immer noch eine Menge spannender Physik zu bieten.
