Hammer-on ist eine von vielen Rockmusikern benutzte Technik, um mit der Gitarre schnelle Tonfolgen zu spielen und zu verbinden. Dabei wird eine schwingende Saite mit einem zweiten Finger verkürzt, um zu einem höheren Ton zu wechseln. Forscher aus Berlin und Paris haben jetzt eine analoge Methode für atomare Schwingungen in einem Kristall demonstriert. Durch einen impulsiv erzeugten elektrischen Strom lässt sich die Schwingungsfrequenz der Atome verändern. Wie sie in der neuesten Ausgabe der Zeitschrift Physical Review Letters berichten, erhöht ein durch optische Anregung mit Femtosekunden-Lichtimpulsen erzeugter Strom die Frequenz bestimmter Schwingungen des Kristallgitters, der transversal optischen (TO) Phononen.

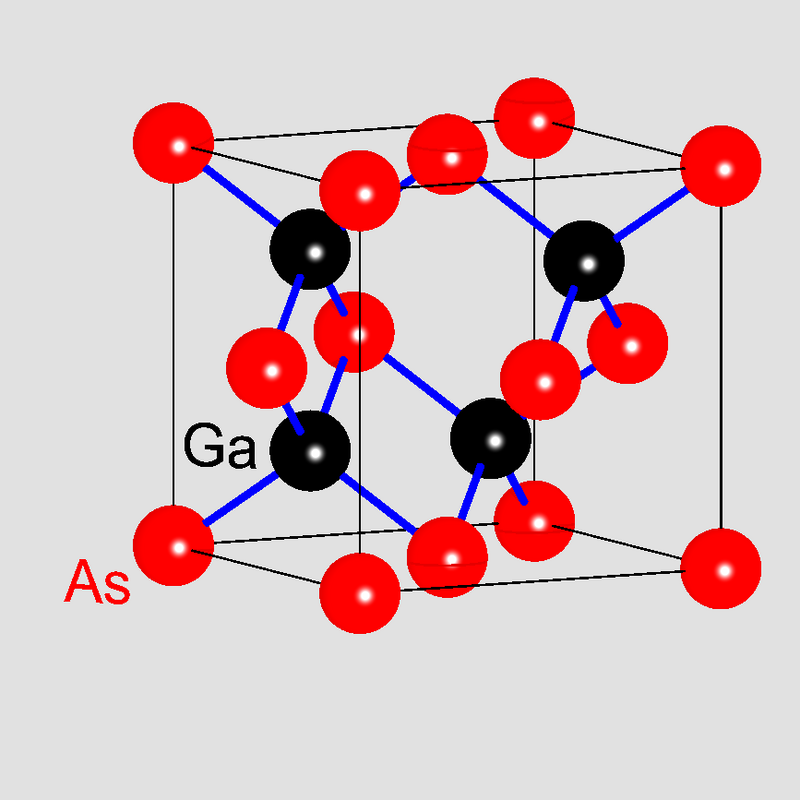

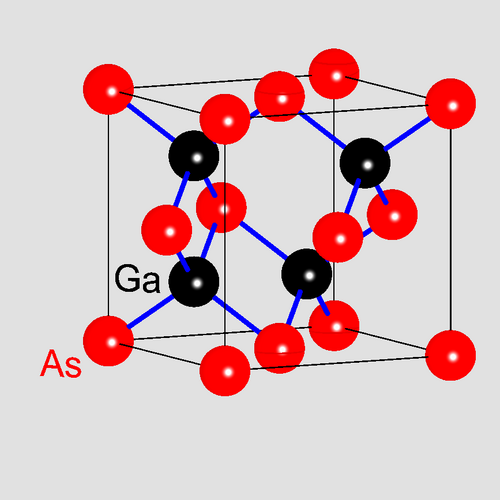

Das Kristallgitter von GaAs besteht aus einer regelmäßigen Anordnung von Gallium- und Arsenatomen, die durch kovalente chemische Bindungen zusammengehalten werden (Abb. 1). Die Atome des Kristallgitters können eine Vielzahl von Schwingungsbewegungen ausführen, darunter die TO Phononen mit einer Frequenz von 8 THz = 8 000 000 000 000 Schwingungen pro Sekunde. Die Elektronendichte der Arsenatome ist etwas höher als diejenige der Galliumatome, was zu einem lokalen elektrischen Dipolmoment führt und das Kristallgitter elektrisch polar macht. Damit werden Schwingungsbewegungen der Atome empfindlich für elektrische Kräfte.

In den Experimenten regte ein erster ultrakurzer optischer Impuls die TO-Schwingung der Atome an. Die Schwingung wurde durch einen zweiten Impuls gestört, der Elektronen vom Valenz- ins Leitungsband des Halbleiters beförderte. Diese Anregung führt zu einer Ladungsverschiebung zwischen den Atomen, dem Verschiebestrom. Dabei wird die Elektronendichte der Galliumatome leicht erhöht und eine kurzzeitige elektrische Polarisation erzeugt. Letztere ist mit einer elektrischen Kraft verbunden, die auf die atomaren Schwingungen zurückwirkt und deren Frequenz verschiebt.

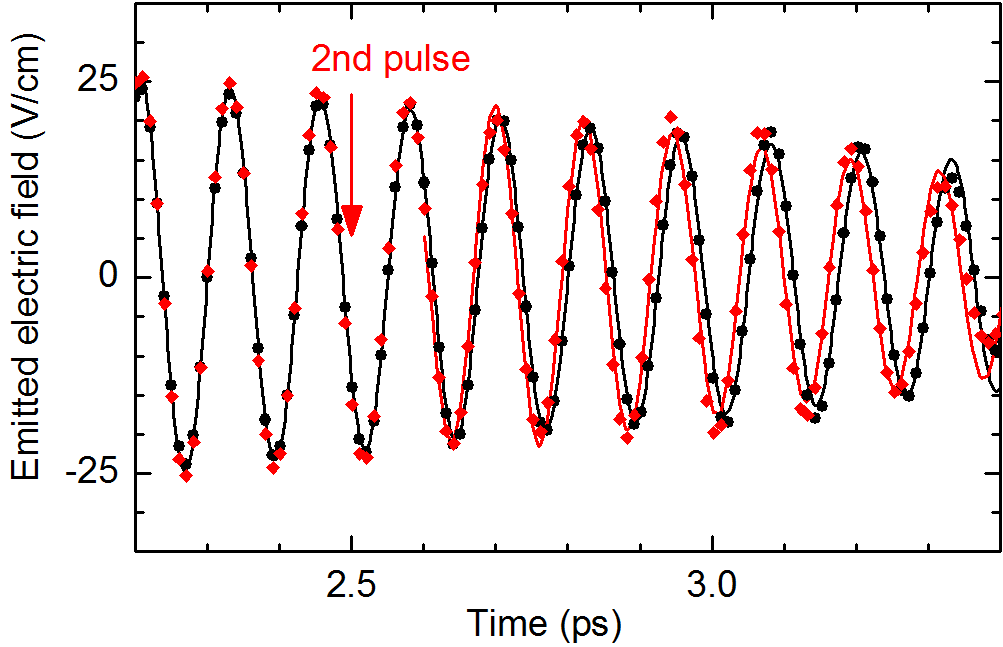

Die Messung extrem kleiner Verschiebungen der Phononfrequenz stellt eine besondere experimentelle Herausforderung dar. Hier wurde die TO-Phonon-Schwingung direkt über die THz-Welle verfolgt, welche das schwingende Dipolmoment des Kristallgitters abstrahlt. Die THz-Welle wurde zeitaufgelöst in Amplitude und Phase mit höchster Präzision vermessen (Abb. 2). Sie weist eine Frequenzerhöhung auf, nachdem der zweite Impuls den Verschiebestrom erzeugt hat. Diese Frequenzverschiebung ist in Abb. 2 an der etwas kürzeren Schwingungsperiode (rote Kurve) im Vergleich zur ungestörten Schwingung (schwarze Kurve) zu erkennen. Die Frequenz des TO-Phonons ist um 100 GHz oder ungefähr 1% der anfänglichen Frequenz erhöht. Eine genaue Analyse der experimentellen Ergebnisse zeigt, dass es hierfür ausreicht, wenn ein Elektron pro 20000 Elementarzellen durch Photoanregung verschoben wird. Die hier erstmals beobachtete Verschiebung der TO-Phonon-Frequenz sollte in anderen Halbleitermaterialien mit polarem Gitter und in Ferroelektrika ebenfalls auftreten.
