Für die Erzeugung von Gleich- aus Wechselströmen muss das verwendete Material eine Vorzugsrichtung aufweisen. Diese Bedingung erfüllen ferroelektrische Kristalle, in denen die räumliche Trennung von positiven und negativen Ionen mit einer elektrischen Polarisation verbunden ist. Die meisten Ferroelektrika sind elektrische Isolatoren, d.h. bei kleinen von außen angelegten elektrischen Feldern fließt nahezu kein elektrischer Strom durch sie. Dieses Verhalten ändert sich drastisch wenn man für kurze Zeit ein sehr starkes elektrisches Feld im Bereich von mehreren 100.000 Volt pro Zentimeter anlegt. Bei solchen Feldstärken können gebundene Elektronen, sog. Valenzelektronen, mittels eines quantenmechanischen Tunnelprozesses für kurze Zeit frei beweglich gemacht werden und deshalb zu einem Strom durch den Kristall führen.

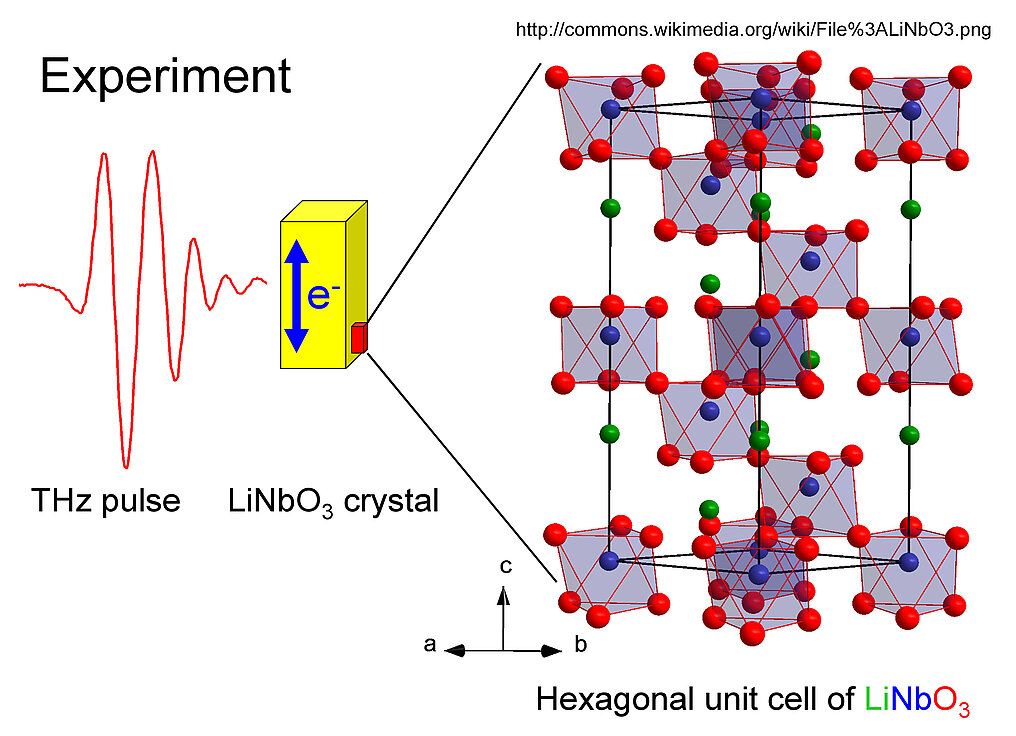

Die Eigenschaften eines derartigen Stroms wurden erstmals von Forschern am Max-Born-Institut in Berlin untersucht, worüber sie in der aktuellen Ausgabe der Fachzeitschrift Physical Review Letters112.146602 berichten. In Form ultrakurzer intensiver Terahertzimpulse (1 Terahertz = 10¹² Hz, Dauer einer Feldschwingung 1 Pikosekunde=10^-12 Sekunden) wurde ein Wechsel-(AC)-Feld an einen dünnen Kristall aus Lithiumniobat (LiNbO₃) angelegt, das einen elektrischen Strom im Material erzeugt. Die Eigenschaften dieses Stroms wurden bestimmt, indem das von ihm abgestrahlte Feld gemessen und analysiert wurde. Die Forscher sahen neben einem oszillierenden Strom, der die Frequenz des angelegten Terahertz-Feldes (2 THz) und vielfache davon aufwies, auch die Signatur eines gleichgerichteten (DC) Stroms entlang der ferroelektrischen Vorzugsrichtung des LiNbO₃-Kristalls.

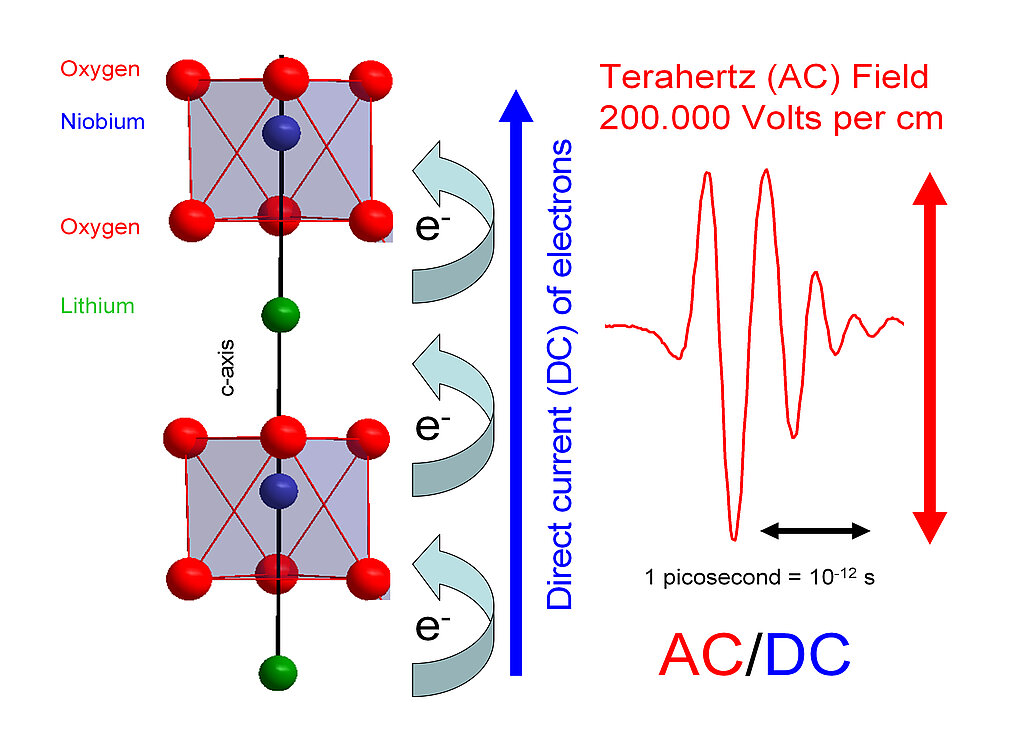

Der gleichgerichtete Strom entlang der ferroelektrischen Achse hat seinen Ursprung im Zusammenspiel von quantenmechanischem Tunneln zwischen dem Valenz- und verschiedenen Leitungsbändern des LiNbO₃-Kristalls und der Abbremsung der Elektronen durch Reibungsprozesse. Der Tunnelprozess erzeugt frei bewegliche Elektronen die ohne Reibung im Takt des angelegten Terahertzfeldes räumlich und zeitlich schwingen würden. Durch Reibung wird diese Schwingungsbewegung zerstört, ein als Dekohärenz bezeichneter Prozess. Da die Tunnelbarriere des LiNbO₃entlang der ferroelektrischen Achse asymmetrisch ist, resultiert Dekohärenz in einem räumlich asymmetrischen Transport, d.h. die Tunnelbarriere lässt mehr Elektronen von rechts nach links als in umgekehrter Richtung durch. Dieser Mechanismus ist innerhalb einer Einheitszelle des Kristalls, d.h. auf einer Sub-Nanometer-Längenskala wirksam und bewirkt die Gleichrichtung des Terahertz-Feldes. Der Effekt lässt sich auch bei noch höheren Frequenzen ausnutzen wodurch sich interessante Anwendungsmöglichkeiten in der Höchstfrequenzelektronik ergeben.
