Verstärkung von Schallwellen bei extremen Frequenzen

Ein elektrischer Strom durch eine Halbleiter-Nanostruktur verstärkt Schallwellen bei extrem hohen Frequenzen. Diese Methode ermöglicht neuartige, sehr kompakte Quellen von Ultraschall, die als Diagnosewerkzeug für das Abbilden von Werkstoffen und biologischen Strukturen mit sehr hoher räumlicher Auflösung dienen können.

Ultraschall besteht aus akustischen Wellen mit einer Frequenz weit über der Grenze, die von Menschen gehört werden kann. Ultraschall im Megahertz-Bereich (1 MHz = 106 Hz = 1 Million Schwingungen pro Sekunde) findet breite Anwendung in der Sonographie, z. B. für die medizinische Bildgebung der Organe im Körper und für die zerstörungsfreie Prüfung von Materialien. Die räumliche Auflösung des Bildes ist begrenzt durch die Wellenlänge des Ultraschalls. Um Objekte im Nanobereich (1 Nanometer = 10-9 m = 1 milliardster Teil eines Meters) abbilden zu können, sind Schallwellen mit einer Frequenz von mehreren hundert Gigahertz (1 Gigahertz (GHz) = 1000 MHz) erforderlich. Um solche Wellen als Diagnosewerkzeug verwenden zu können, müssen neue Quellen entwickelt werden, die eine ausreichende Schallintensität liefern.

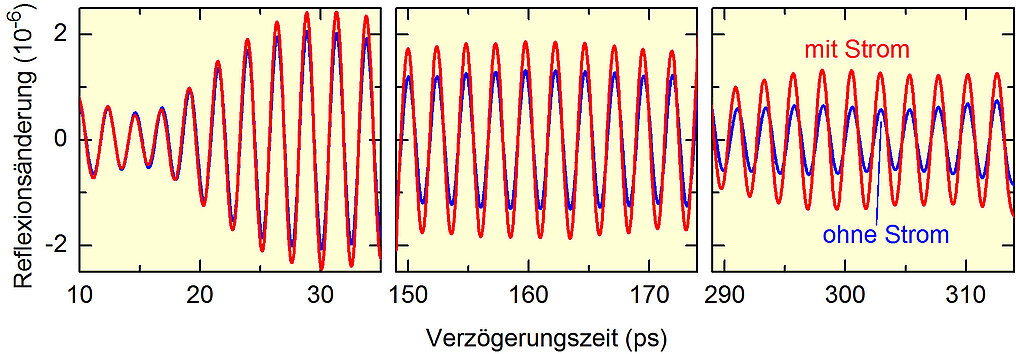

Abb. 1 Änderungen der Reflexion als Funktion der Verzögerungszeit nach dem Pump-Puls. Die beobachteten Oszillationen sind proportional zur momentanen Amplitude der Schallwelle. Die blaue Kurve zeigt die Ergebnisse ohne Strom durch das Übergitter, die rote Kurve mit einem Strom von 1 A. Die Amplitude mit Strom ist immer größer als die ohne Strom. Die Verstärkung (das Verhältnis zwischen den roten und blauen Kurven) ist am deutlichsten bei Verzögerungszeiten über 300 ps (1 ps ist eine Pikosekunde, ein Millionstel einer Millionstel Sekunde), da die Verstärkung Zeit braucht.

In einer kürzlich erschienenen Veröffentlichung (K. Shinokita et al., Phys. Rev. Lett. 116, 075504 (2016)), haben Forscher aus dem Max-Born-Institut in Berlin zusammen mit Kollegen aus dem Paul-Drude-Institut, Berlin und der École Normale Supérieure, Paris, eine neue Methode für die Verstärkung solch hochfrequenter Schallwellen gezeigt. In einer speziell entwickelten Halbleiter-Struktur, die aus einer Folge von Nanoschichten besteht, werden Schallwellen mit einer Frequenz von 400 GHz mit kurzen optischen Impulsen aus einem Laser erzeugt und nachgewiesen. Der Schall wird durch Wechselwirkung mit einem elektrischen Strom verstärkt, der durch den Halbleiter in der gleichen Richtung wie die Schallwellen fließt. Diese Verstärkung basiert auf einen Prozess namens "SASER" (Sound Amplification by Stimulated Emission of Radiation), vollkommen analog zur Verstärkung des Lichtes in einem Laser (Light Amplification by Stimulated Emission of Radiation). Die Schallwelle regt Elektronen, die sich mit einer Geschwindigkeit höher als die Schallgeschwindigkeit bewegen, dazu an, von einem Zustand hoher Energie in einen Zustand niedrigerer Energie zu gehen und dadurch die Schallwelle stärker zu machen. Um eine Netto-Verstärkung zu erzielen, ist es notwendig, dass es mehr Elektronen in dem Zustand hoher Energie als in dem niedriger Energie gibt. Auf diese Weise wird eine Schallwelle mit einer Frequenz von 400 GHz um den Faktor zwei verstärkt.

Film: Die untersuchte Halbleiterstruktur besteht aus abwechselnden Schichten von Galliumarsenid und Aluminium-Gallium-Arsenid (hier in gelb und rot dargestellt). Ein kurzer Laserpuls (Pfeil von links) erzeugt eine akustische Welle, hier zu sehen als periodische Änderung der Schichtdicken. Während die Amplitude der akustischen Welle mit der Zeit zunimmt, wenn ein elektrischer Strom (bewegenden Elektronen, dargestellt als blaue Punkte) fließt, bleibt sie ohne Strom konstant (oberer Teil).

Die bisherige Arbeit demonstriert erstmals dieses Prinzip der Schallverstärkung. Um hiermit eine nutzbare Quelle für Hochfrequenz-Schallwellen zu bauen, ist es notwendig, die Verstärkung weiter zu steigern, was durch Verbesserung der Struktur und vor allem durch eine bessere Kühlung des Halbleiters möglich sein dürfte. Sobald solche Quellen verfügbar sind, kann Sonographie mit einer Ortsauflösung im Bereich der Größe von Viren betrieben werden, also auf einer Längenskala viel kürzer als die Wellenlänge des sichtbaren Lichts.

Publikationen des MBI

erweiterte Suche
Suchergebnisse

Publikationen von 2025

Sortieren: Jahr Autor Titel Journal
A1-P-2025.01
Melting, bubblelike expansion, and explosion of superheated plasmonic nanoparticles

S. Dold, T. Reichenbach, A. Colombo, J. Jordan, I. Barke, P. Behrens, N. Bernhardt, J. Correa, S. Düsterer, B. Erk, T. Fennel, L. Hecht, A. Heilrath, R. Irsig, N. Iwe, P. Kolb, B. Kruse, B. Langbehn, B. Manschwetus, P. Marienhagen, F. Martinez, K.-H. Meiwes-Broer, K. Oldenburg, C. Passow, C. Peltz, M. Sauppe, F. Seel, R. M. P. Tanyag, R. Treusch, A. Ulmer, S. Walz, M. Moseler, T. Möller, D. Rupp, B. v. Issendorff

Physical review letters 134 (2025) 136101/1-7

URL, DOI oder PDF

A3-P-2025.01
Second-harmonic generation in OP-GaAs0.75P0.25 heteroepitaxially grown from the vapor phase

L. Wang, S. R. Vangala, S. Popien, M. Beutler, J. M. Mann, V. L. Tassev, E. Büttner, V. Petrov

CrystEngComm 27 (2025) 1373-1376

URL, DOI oder PDF

A3-P-2025.02
Diode-pumped Kerr-lens mode-locked Yb:MgWO4 laser

H.-Y. Nie, Z.-L. Lin, P. Loiko, H.-J. Zeng, L. Zhang, Z. Lin, G. Z. Elabedine, X. Mateos, V. Petrov, G. Zhang, W. Chen

Optics Letters 50 (2025) 1049-1052

URL, DOI oder PDF

A3-P-2025.03
Growth, anisotropy, and spectroscopy of Tm3+ and Yb3+ doped MgWO4 crystals

G. Z. Elabedine, R. M. Solé, S. Slimi, M. Aguiló, F. Díaz, W. Chen, V. Petrov, X. Mateos

CrystEngComm 27 (2025) 1619-1631

URL, DOI oder PDF

A3-P-2025.04
Growth, structure, spectroscopic, and laser properties of Ho-doped yttrium gallium garnet crystal

S. Slimi, H. Yu, H. Zhang, C. Kränkel, P. Loiko, R. M. Solé, M. Aguiló, F. Díaz, W. Chen, U. Griebner, V. Petrov, X. Mateos

Optics Express 33 (2025) 2529-2541

URL, DOI oder PDF

A3-P-2025.05
Growth, spectroscopy and laser operation of disordered Tm,Ho:NaGd (MoO4)2 crystal

G. Z. Elabedine, Z. Pan, P. Loiko, H. Chu, D. Li, K. Eremeev, K. Subbotin, S. Pavlov, P. Camy, A. Braud, S. Slimi, R. M. Solé, M. Aguiló, F. Díaz, W. Chen, U. Griebner, V. Petrov, X. Mateos

Journal of Alloys and Compounds 1020 (2025) 179211/1-12

URL, DOI oder PDF

A3-P-2025.06
Kerr-lens mode-locked, diode-pumped Yb,Gd:YAP laser generating 23 fs pulses

H.-Y. Nie, P. Zhang, P. Loiko, Z.-L. Lin, H.-J. Zeng, G. Zhang, Z. Li, X. Mateos, H.-C. Liang, V. Petrov, Z. Chen, W. Chen

Optics Express 33 (2025) 11793-11799

URL, DOI oder PDF

A3-P-2025.07
Nanoindentation and laser-induced optical damage tests of CdSe nonlinear crystals

G. Exner, A. Carpenter, K. Cissner, A. Hildenbrand-Dhollande, S. Schmitt, A. Grigorov, M. Piotrowski, S. Guha, V. Petrov

Journal of the Optical Society of America B 42 (2025) A10-A14

URL, DOI oder PDF

A3-P-2025.08
Phase-matching properties of AgGa(Se1-xTex)2 for SHG of a CO2 laser

K. Kato, V. Petrov, K. Miyata

Proceedings of SPIE 13347 (2025) 133470S/1-4

URL, DOI oder PDF

A3-P-2025.09
Phase-matching properties of ZnSiAs2 in the mid-IR

T. Okamoto, N. Umemura, K. Kato, V. Petrov

Proceedings of SPIE 13347 (2025) 133470C/1-5

URL, DOI oder PDF

A3-P-2025.10
Direct generation of 3.5 optical-cycle pulses from a rare-earth laser

N. Zhang, Y. Wang, H. Ding, F. Liang, Y. Zhao, J. Xu, H. Yu, H. Zhang, V. Petrov

Optics Letters 50 (2025) 3150-3153

URL, DOI oder PDF

A3-P-2025.11
Power scaling of a non-resonant optical parametric oscillator based on periodically poled LiNbO3 with spectral narrowing

S. Das, T. Temel, G. Spindler, A. Schirrmacher, I. B. Divliansky, R. T. Murray, M. Piotrowski, L. Wang, W. Chen, O. Mhibik, V. Petrov

Optics Express 33 (2025) 5662-5669

URL, DOI oder PDF

A3-P-2025.12
Sub-40-fs diode-pumped ytterbium-doped mixed rare-earth calcium oxoborate laser

H.-J. Zeng, Z.-L. Lin, H. Lin, P. Loiko, L. Zhang, Z. Lin, H.-C. Liang, X. Mateos, V. Petrov, G. Zhang, W. Chen

Optics Express 33 (2025) 17965-17975

URL, DOI oder PDF

A3-P-2025.13
Spectroscopy and SESAM mode-locking of a disordered Yb:Gd2SrAl2O7 crystal

H.-J. Zeng, Z.-L. Lin, P. Loiko, F. Yuan, G. Zhang, Z. Lin, X. Mateos, V. Petrov, W. Chen

Optics Express 33 (2025) 15057-15066

URL, DOI oder PDF

A3-P-2025.14
Watt-level, 1.6 ps χ(2)-lens mode-locking of an in-band pumped Nd:LuVO4 laser

H. Iliev, V. Aleksandrov, V. Petrov, L. S. Petrov, H. Zhang, H. Yu, I. Buchvarov

Optics Express 33 (2025) 17773-17781

URL, DOI oder PDF

A3-P-2025.15
Refined phase-matching predictions for AgGa1-xInxS2 mixed chalcopyrite crystals

K. Kato, K. Miyata, V. Petrov

Journal of the Optical Society of America B 42 (2025) A6-A9

URL, DOI oder PDF

A3-P-2025.16
35-fs diode-pumped mode-locked ytterbium-doped multi-component alkaline-earth fluoride laser

Z. Zhang, Z.-Q. Li, P. Loiko, H.-J. Zeng, G. Zhang, Z.-L. Lin, S. Normani, A. Braud, F. Ma, X. Mateos, H.-C. Liang, V. Petrov, D. Jiang, L. Su, W. Chen

Optics Letters 50 (2025) 1835-1838

URL, DOI oder PDF

A3-P-2025.17
Diode-pumped few-optical-cycle laser based on an ytterbium-doped disordered strontium yttrium borate crystal

H. Zeng, Z. Lin, S. Sun, P. Loiko, H. Lin, G. Zhang, Z. Lin, C. Mou, X. Mateos, V. Petrov, W. Chen

Optics Letters 50 (2025) 2203-2206

URL, DOI oder PDF

A3-P-2025.18
Refined Sellmeier and thermo-optic dispersion formulas for CdGeAs2

K. Kato, K. Miyata, V. Petrov

Journal of the Optical Society of America B 42 (2025) A24-A28

URL, DOI oder PDF

A3-P-2025.19
Diode-pumped mode-locked Yb:Ca3La2(BO3)4 laser generating 35 fs pulses

H.-J. Zeng, Z.-L. Lin, G. Zhang, Z. Pan, P. Loiko, X. Mateos, V. Petrov, H. Lin, W. Chen

Optics Express 33 (2025) 22988-22996

URL, DOI oder PDF
