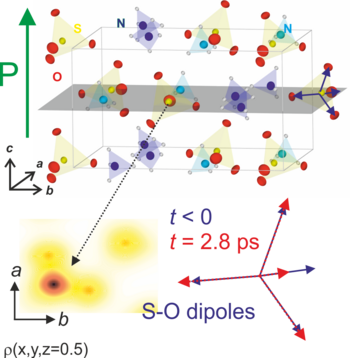

Abb. 1: Oben: Kristallgitter des ferroelektrischen Ammoniumsulfats [(NH₄)₂SO₄] mit verkippten Ammonium-Tetraedern (NH₄⁺, Stickstoff blau, Wasserstoff weiß) und Sulfat-Tetraedern (SO₄^2-, Schwefel gelb, Sauerstoff rot). Der grüne Pfeil zeigt die Richtung der makroskopischen Polarisation P an. Blaue Pfeile: Lokale Dipole zwischen Schwefel- und Sauerstoffatomen. Die Elektronendichtekarten unten links und im beigefügten Film wurden in der grau markierten Ebene aufgenommen. Die Karte unten links zeigt die stationäre Elektronenverteilung mit einer hohen Dichte im Schwefel- und einer geringeren Dichte in den Sauerstoffatomen. Unten rechts sind die Änderungen der lokalen Dipole zu einem Zeitpunkt von 2.8 ps nach der Anregung der Probe gezeigt (rote Pfeile, blaue Pfeile: stationärer Wert). Eine anisotrope Ladunsgverschiebung reduziert den nach rechts zeigenden Dipol und vergrößert die drei anderen.

Auf der Grundlage eines neuen experimentellen und theoretischen Ansatzes haben Wissenschaftler des Max-Born-Instituts jetzt eine direkte quantitative Verbindung zwischen makroskopischen Polarisationen und zeitabhängigen mikroskopischen Elektronendichten hergestellt. Wie sie in der Zeitschrift Physical Review B berichten, löst in den Experimenten eine optische Anregung atomare Bewegungen aus, welche die Elektronenverteilung im Femtosekunden-Zeitbereich modulieren (1 fs = 10^-15 Sekunden). Die Elektronendynamik wird durch zeitaufgelöste Röntgen-Pulverbeugung aufgezeichnet. Aus den Daten werden räumlich und zeitlich aufgelöste "Landkarten" der Elektronendichte abgeleitet, die mit Hilfe eines neuen theoretischen Konzepts eine Bestimmung der momentanen makroskopischen Polarisation gestatten. Die Methode wurde anhand von zwei prototypischen Ferroelektrika demonstriert.
